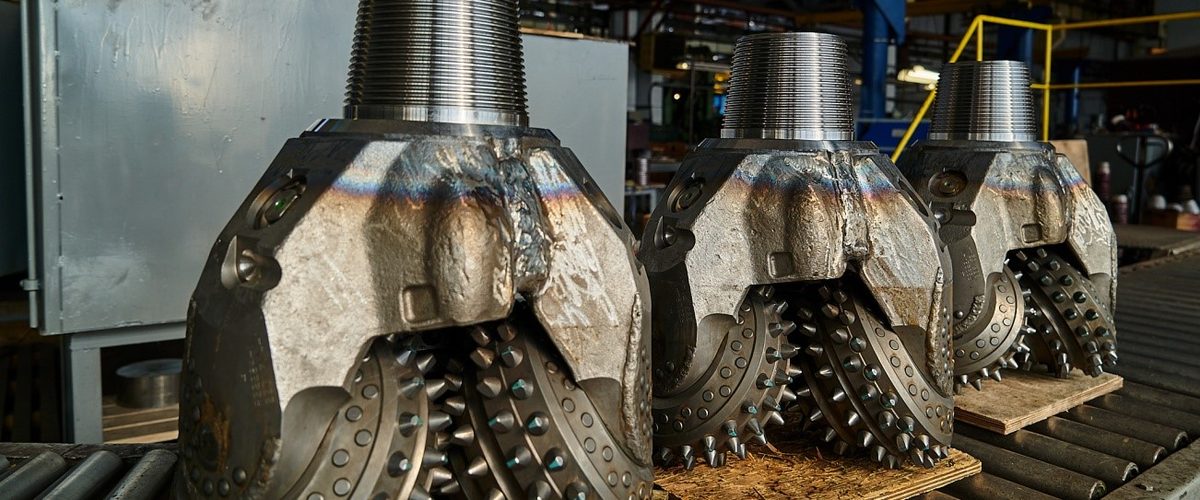

Barrenas tricónicas (roller cone) fabricadas por Volga Burmash para perforación de pozos de petróleo y gas, geotermia y pozos de agua. Disponibles de 95.3 mm (3 ¾") a 660.4 mm (26"), con dientes de acero fresado o insertos de carburo de tungsteno (ICT), cojinete sellado tipo journal o cojinete abierto de rodillos. Los códigos IADC cubren desde arcillas ultra-suaves hasta roca abrasiva extremadamente dura.
Seis series cubren toda la gama, de la barrena de propósito general a la barrena premium para pozos profundos y perforación con motor de fondo.
La serie tricónica insignia de propósito general. Cojinete sellado tipo journal con sello elastomérico O-ring, insertos premium de carburo de tungsteno e hidráulica optimizada. Cubre todos los tamaños API estándar de 142.9 mm (5 ⅝") a 660.4 mm (26"). Ideal para perforación rotaria en formaciones que van de lutitas blandas a calizas y areniscas de dureza media.
Versión avanzada de la serie Grand con protección de cojinete reforzada y tecnología de cortadores premium. Utiliza cojinete con sello de cara metálica (metal-face) para vida útil prolongada en el fondo del pozo, con geometría de insertos optimizada que incrementa la velocidad de penetración manteniendo la durabilidad. Diseñada para pozos exigentes donde la confiabilidad es crítica.
El nivel premium de la familia Grand, diseñada para los entornos de perforación más exigentes. Incorpora la última tecnología de sellos de cojinete, grados de carburo ultra-duros propios y configuraciones de toberas optimizadas por dinámica de fluidos. Ideal para pozos profundos, formaciones de alta temperatura y aplicaciones que demandan el máximo de metros por barrena.
Barrenas tricónicas diseñadas específicamente para uso con motores de fondo y turbinas. Cuentan con protección de calibre reforzada, cojinetes de alta carga y estructuras de corte optimizadas para las altas velocidades de rotación que generan los motores de lodo. Disponibles para perforación vertical y direccional.
Serie de barrena para motor mejorada, con sellos de cara metálica y carburo premium para corridas de motor extendidas. Diseñada para entregar el máximo de metros con motores de desplazamiento positivo (PDM) en secciones direccionales y horizontales. El sistema de cojinete sellado resiste las condiciones de alta velocidad y alta temperatura típicas de la perforación con motor.
Barrenas tricónicas compactas para perforación de diámetro reducido (slim hole) y reentradas. Disponibles en diámetros desde 95.3 mm (3 ¾") con cojinetes robustos a escala reducida. Se utilizan en perforación a través de tubería de producción, pozos de exploración slim hole y operaciones de desviación a través de tubería.
La estructura de corte determina dónde rinde mejor la barrena. Volga Burmash fabrica ambas configuraciones.
Los dientes son fresados directamente sobre el cono de acero y recubiertos con material duro (hardfacing). Cortan por raspado y desgarre, lo que las hace muy agresivas y de alta velocidad de penetración en formaciones blandas y plásticas: lutitas, arcillas, margas y sales. Son la opción más económica para las secciones superficiales del pozo y para perforación de gran diámetro (conductor).
Llevan botones de carburo de tungsteno prensados en orificios del cono. Cortan por fractura e indentación, resistiendo mucho mejor la abrasión y el impacto. Son la elección para formaciones de dureza media a extremadamente dura —calizas, dolomías, anhidritas y cuarcitas— y para pozos profundos donde el costo del viaje de cambio de barrena es elevado. La forma del inserto (cónico, cincel, balístico) se ajusta a la dureza de la roca.
Las barrenas tricónicas Volga Burmash están disponibles en los siguientes tamaños API estándar. Se pueden fabricar tamaños especiales bajo pedido.
| Diámetro (mm) | Diámetro (in) | Conexión API | Series disponibles |
|---|---|---|---|
| 95.3 | 3 ¾" | 2 ⅜ API Reg | SLHP |
| 120.7 | 4 ¾" | 2 ⅞ API Reg | SLHP |
| 142.9 | 5 ⅝" | 3 ½ API Reg | GRD, MTR |
| 152.4 | 6" | 3 ½ API Reg | GRD, GRPD, SLHP, MTR, MTRP |
| 190.5 | 7 ½" | 4 ½ API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 215.9 | 8 ½" | 4 ½ API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 244.5 | 9 ⅝" | 6 ⅝ API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 269.9 | 10 ⅝" | 6 ⅝ API Reg | GRD, GRPD, GRDX |
| 311.2 | 12 ¼" | 6 ⅝ API Reg | GRD, GRPD, GRDX, MTR, MTRP |
| 349.2 | 13 ¾" | 7 ⅝ API Reg | GRD, GRPD, GRDX |
| 393.7 | 15 ½" | 7 ⅝ API Reg | GRD, GRPD, GRDX |
| 444.5 | 17 ½" | 6 ⅝ API Reg | GRD, GRPD, GRDX |
| 508.0 | 20" | 7 ⅝ API Reg | GRD |
| 558.8 | 22" | 7 ⅝ API Reg | GRD |
| 660.4 | 26" | 7 ⅝ API Reg | GRD |
// Rango completo 95.3–660.4 mm · IADC 117 a 637 · dientes de acero e insertos ICT · cojinete sellado y abierto · toberas jet intercambiables. Otros diámetros bajo pedido.
Selección de IADC y estructura de corte para las formaciones y los sectores estratégicos del país.
México es uno de los países con mayor actividad de perforación de América Latina, con miles de pozos perforados cada año por PEMEX y por operadores privados en las cuencas del sureste, Tampico-Misantla, Burgos, Veracruz y Sabinas, además de la perforación geotérmica y de pozos de agua. La barrena tricónica sigue siendo el caballo de batalla de las secciones superficial e intermedia, donde las formaciones van de arenas no consolidadas y lutitas blandas a carbonatos competentes.
Las barrenas tricónicas Volga Burmash están diseñadas para las condiciones geológicas que se encuentran en el país. En las secciones superiores de los pozos de PEMEX —típicamente perforadas a 17 ½" y 12 ¼"— las barrenas Grand de dientes de acero ofrecen alta velocidad de penetración en lutitas plásticas y arcillas; mientras que en las calizas duras del Cretácico de la Sonda de Campeche, una barrena de insertos ICT con código IADC 537 o 637 a 8 ½" entrega los metros que una de dientes no podría sostener.
La tecnología de cojinete sellado tipo journal de las series Grand y GrandPro mantiene una vida de cojinete confiable incluso en los entornos de alta temperatura comunes en pozos profundos del sureste, donde la temperatura de fondo supera con frecuencia los 150 °C. Los sellos de cara metálica de las líneas GrandPro y GrandXtreme dan una capa adicional de protección contra los sólidos abrasivos finos que aceleran el desgaste del cojinete.
Para operadores que perforan pozos direccionales y horizontales con motor de fondo —una técnica cada vez más usada en el país— las series Motor y MotorPro están diseñadas para soportar las mayores velocidades de rotación y las cargas laterales del motor, con respuesta de dirección consistente y buena retención de calibre durante corridas de motor prolongadas.
Indíquenos el diámetro (por ejemplo 8 ½" o 12 ¼"), la formación y el código IADC objetivo, y le recomendaremos la barrena y el tipo de cortador óptimos con una cotización competitiva.
